Esser测试卡

(+2T 脉冲)黑脉冲条测试图卡

品牌：ESSER爱莎/Sine Image
型号：TE129S
尺寸：205 x 115.3mm
比例：16:9
类型：透射式可选

Black pulse test card (+ 2T pulse) Introduction

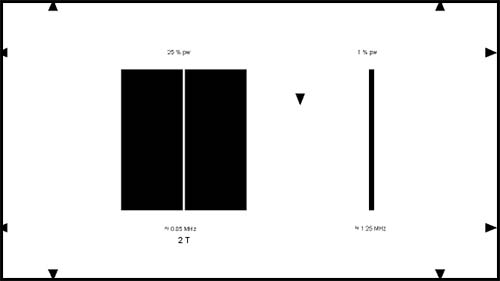

Resolution test card (+ 2T pulse) TE129S is used to measure the low and medium frequency response (fringe) and spot in the video system. White background density is 0.15. The image has a black rectangular block and another 25% image width (about 0.05MHz) white 2T pulse block. In addition, Resolution test cardthere is a narrow black pulse block on the card that is equal to 1% of the image width (about 1.25MHz). The density of the black image area is D> 1.9 (error <0.1%).

黑脉冲条测试图卡(+2T 脉冲)简介

黑脉冲条分辨率测试图卡(+2T 脉冲)TE129S用于测量视频系统中的低和中频响应（条纹）和光斑。白色背景密度为0.15。图像上有一个黑色矩形块和另外一个25%图像宽度（约0.05MHz）的白色2T脉冲块。此外，该图卡上还有一个窄的黑脉冲块，宽度等于1％图象宽度（约1.25MHz）。分辨率测试图卡黑色图象区域的密度为D>1.9（误差<0.1％）。

Black pulse test card (+ 2T pulse) Introduction
