测试信号测试图卡简介

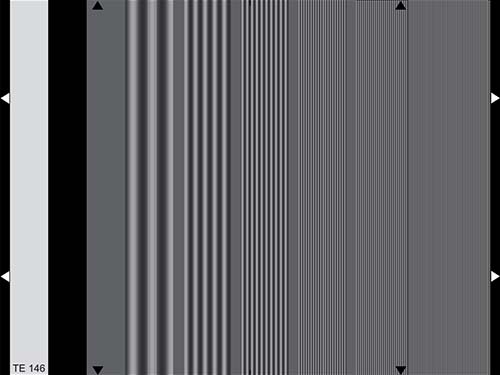

分辨率测试卡TE146再现了CCIR建议473中规定的测试信号（Line 18）。借助于测量仪器，可以以简单和部分自动的方式评估测试信号。 它由具有不同频率的多波群组成。

振幅的频率响应（振幅频率特性）的近似值可以用测试信号，Line18，所谓的多脉冲信号来确定。

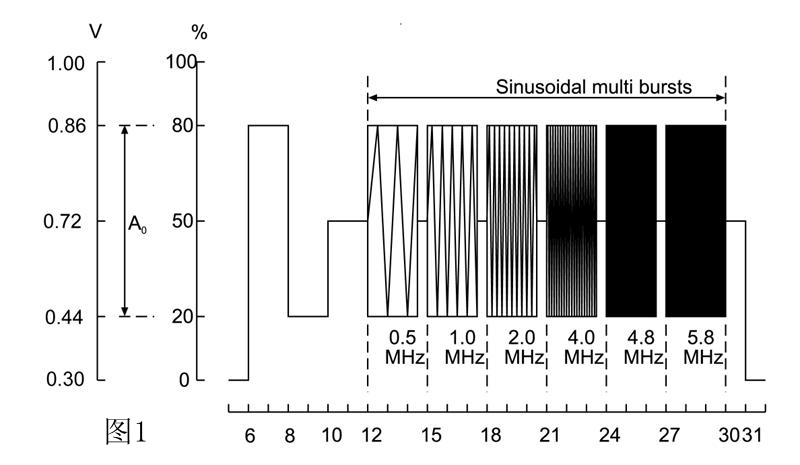

该信号由420mV（60％）幅度（A0）的参考信号和频率为0.5的6个频率突发组成; 1.0; 2.0; 4.0; 4.8和5.8MHz，其也显示420mV的标称振幅（峰 - 峰值）（图1）。

根据CCIR建议569，测试信号评估装置应该指示信号频率突发的振幅误差或多突发信号的振幅的最大偏差。

a）各个频率突发的振幅误差

单个频率脉冲串的幅度误差被定义为相应频率脉冲串的幅度（图1中的A0.5; A1.0; ...; A5.8）与幅度之间的差。对于六个多脉冲串中的每一个单独指示错误。

b）振幅的最大偏差

确定前两个量x和y。它们定义如下：

x =（Amax-A0）/ A0 * 100（％）

y =（Amin-A0）/ A0 * 100（％）

具有以下表示（图1）：

A0 =参考信号的幅度

Ama =具有最大幅度的频率突发的幅度

Amin =具有最小幅度的频率突发的幅度

幅度max的最大偏差是两个值x中的较高值。 y，即

max = x（％），如果x> y max = -y（％），如果y> x

注意：CCIR建议569确定各个频率突发（A0.5; A1.0; ...; A5.8）的幅度各自在突发的时间中间被测量。
