    Esser测试卡

      调制摄像头测试卡

      品牌:ESSER爱莎/Sine Image
      型号:TE239
      尺寸:可定制
      材料:高清相纸/菲林
      比例:16:9
      类型:反射式/透射式可选



      HDTV调制深度测试卡简介

      HDTV大家都可以从字面上可以理解为我们家里常用的电视剧,DVD等设备。而我们今天为大家讲解的是一种可以调制深度的测试卡,而这种测试卡通常设计用于检查HDTV检测摄像机的频率响应和深度的均匀性,这种测试卡一般分布在16:9的图像区域当中,由19个测试卡组成。

      刚才介绍完了HDTV调制深度测试卡,接下来小编就简单讲一下它的一些基本工作原理。

      调制测试卡一般会分为水平方向和垂直方向顺序排列测试两个方向的分辨率,而所有字段都是数字指定的,然后才能给出相应的频率(MHZ),频率是根据1080/50系统计算。

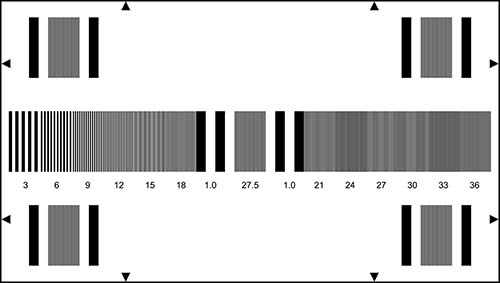

      HDTV调制深度测试卡中间行由从3到36MHz的频率组成,在行的中间具有27.5MHz的场。对于27.5MHz脉冲串的左侧和右侧,需要定位一个1MHz场,频率以3MHz的步幅增加,在图的四个角落是27.5MHz字段包围与1MHz的突发,这些突发就可以作为参考频率。

     我司在菲林领域的主要生产经营范围:PCB/FPC/LCD/TP光绘菲林,手机镜片菲林,导光板菲林,蚀刻菲林,印刷包装菲林输出,测量菲林,图卡菲林
