Imatest测试卡

      纹理清晰测试卡-彩色枯叶图

      品牌:Imatest/Sine-Image
      型号:ISC-Color
      尺寸:可定制
      类型:反射式/透射式可选
      基材:LVT菲林,哑光,半光

    纹理测试卡-彩色枯叶图简介

           纹理测试卡设计用于检查纹理测试卡清晰度,Imatest又称为“枯叶图”,枯叶图是一张可以测试纹理相机的显示能力,以及黑色的测试卡彩色的测试卡的显现能力。

      纹理测试卡可以通过“ Spilled Coins”测试卡进行对纹理测试卡的改善,尺度大小都不变,可以呈现可靠一致的测试结果。

    关键功能:

         1、它包含斜边(对比度分别为2:1和4:1)

      2、相对其他的枯叶图测试卡而言,它的均匀性比较好。

      3、测试卡的对比度是3:1,也称作CPIQ第三阶段纹理模糊指标草案规范草案。

      4、线性化创建从0到255的17灰阶测试卡(类似于ISO12233标准里的西门子星状图)包含有16个灰块和识别标记。

      5、枯叶图左右两边的灰色区域和枯叶图案一样有着相同的密度

      6、中心的落币图案是比例固定的(不像传统的枯叶图),增加了测量MTF的精度和鲁棒性。

            7、对于没有线性化处理的RAW格式图片它们和其他的方法(比如斜边)是一样的。

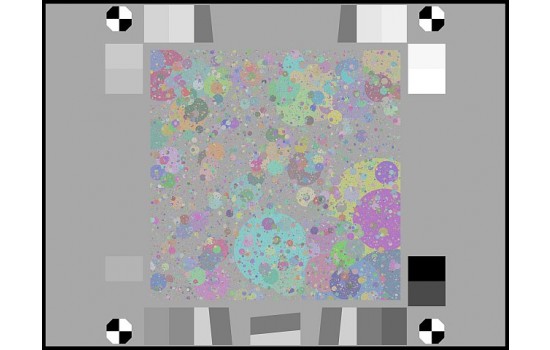

    纹理测试卡彩色枯叶图

    纹理测试卡-彩色枯叶图尺寸参数


    落币图尺寸 落币图案尺寸 打印尺寸 介质尺寸
    12×12 in (305x305mm) 22.4×16.8 in (569x426mm) 24×18 in (610x458mm)
    8×8 in (203x203mm) 14.93×11.2 in (379×284 mm) 16×12 in (458x305mm)
    6×6 in (152x152mm) 11.2×8.4 in (284x213mm) 12×10 in (305x254mm)
    超小(高精度透射) 5.536×5.536 in (141x141mm) 9.25×7.75 in (159x197mm) 10×8 in (254x203mm)

    注明:我司3nh天有利随着公司研发部门的攻关以及高精生产设备的引进,我们公司已经具备定制各类测试卡的能力,可以根据客户指定图纸要求,制定各类菲林等透射型测试卡和反射型测试卡,摄像头测试常用的分辨率卡彩条卡畸变测试卡灰阶测试卡动态范围测试卡等等测试卡可以实现国产化定制,为各公司降低大量成本。
    赛麦吉分辨率测试卡厂家承诺:

    交货快——定制测试卡1-3天可以出货f

    工艺精——激光高清扫描工艺

    材料好——透射材料用进口菲林,玻璃用光学无杂质匀光玻璃,反射材料用进口照相纸、耐水、耐磨,20年不褪色

    品控严——线条均匀性用精密光学仪器检测,OD和彩色用爱色丽密度仪和色差仪检测
