影像测试卡

      赛麦吉iso分辨率测试卡2000线

      品牌:Sine Image/爱丽色
      型号:0.5倍、1倍、2倍、4倍(可定制)
      材料:高清相纸、进口菲林
      比例:4:3/16:9可选
      类型:反射式/透射式可定制

    ISO12233分辨率卡,ISO12233解析度卡(0.5倍、1倍、2倍、4倍、8倍)2000线

    ISO12233分辨率卡(0.5倍、1倍、2倍、4倍、8倍)、测试照明光源、测试软件,提供全系列一站式专业
    服务。

    用途

    解析度卡(分辨率卡)是标准样张,可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试。

    分辨率测试采用了国际标准的ISO12233解析度分辨率卡进行测试,采取统一拍摄角度和拍摄环境。

    而分辩率的计算又使用了HYRes软件,分开垂直分辨率和水平分辨率两部分进行。

    对于数码摄像头的评测与其他产品不同,不像笔记本、DIY等有大量软件去测试客观的数据,能够从数据上说明一切。而评定数码相机的质量除了需要有一定的客观数据外,还需要结合实际的使用操作以及样张的拍摄来评定。因此,我们的评测是以客观数据为原则,并结合经验丰富的评测人员的理性分析,以求获得最客观的评测结果。

    ISO12233标准分辨率测试卡遵照12233的标准“摄影-电子照相画面-衡量方法". 在1 X 大小的这个活动区域,测量20 cm 高度只有约0.1毫米的误差。他具有几乎大部分解析度卡所具有的特征。

    常用标准规格

    ISO12233 分辨率测试卡

    0,5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper

    0.5倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-50A

    1X (20x35.6 cm), semimatt  (normative contrast), image on photographic paper

    1倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-100A

    2X (40x71.1 cm), semimatt  (normative contrast), image on photographic paper

    2倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-200A

    4X (80x142.2 cm), semimatt  (normative contrast), image on photographic paper

    4倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-400A

    8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper

    4倍 半哑(标准反差)高清照相纸

    术语及定义

    1、分辨率:除锯齿外,可分辨精细图案的极限。以画面每单位高度的条数来表示。

    2、锯齿:采样频率小于图像信号最高频率的2倍时,在采样频率的高次谐波附近会产生带波重叠的噪音。

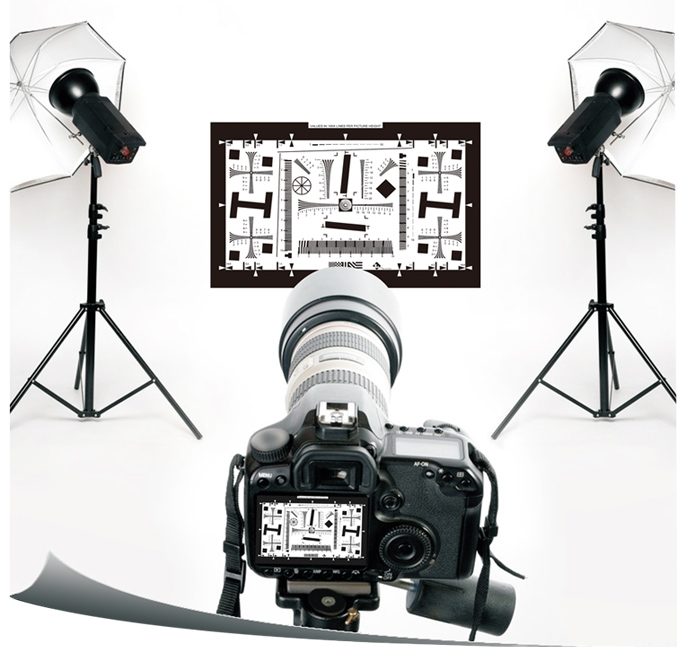

    拍摄条件

    1、 照明:光源根据ISO7589的规定,采用“日光”(标准规定)或“钨丝灯”。对图表进行充足的照明以确保相机能输出信号。照明时要保证图表任何部分与中央区域的照度差异位于+-10%的范围内。要注意不要让照明光源的光线直接进入相机镜头。在图表周围放置放射率较低的物体,以便将反射光的影响降到最低。

    2、 取景构图 :放置图表时使之与相机的焦点面平行,并且使得横向看时,水平方向的粗框与画面水平框平行。根据12233的规定,拍摄时让图表的有效高度(横向看图4.1时粗框内侧的高度)正好占满画面.实际上完全按照该要求拍摄有一定难度,因此也可拍摄得稍小。此时,将乘以“整个画面的垂直的像素数/画面中图表的每有效高度的像素数”进行规定。

    3、 相机条件设定的原则 :根据本标准测量分辨率时,相机参数原则实际上采用出厂时的设定。采用出厂设定以外的设定进行测量时必须注明所采用的设定。若存在根据出厂时的设定无法确定的参数时,厂商将按照相机的用户最可能使用的设定进行侧量,并注明可确定该设定的信息。

    4、曝光条件设定 没有特别设定

    5、对焦:没有特别设定

    6、白平衡:相机的白平衡必须相对照明光源进行适当调节。

    7、 变焦位置 :没有特别设定

    测量条件

    1、用打印图像进行的评估 为了尽量缩小评估的离散性,以如下2点作为评估基准。

    a) 将视觉分辨率评估图案的楔形线数发生变化(如由5条变为4条)的空间频率作为分辨率。单位以每高度的条数来表示。

    b) 观察时请务必从低频侧开始跟踪,打印频率可设定为任意值。

    2 、用显示图像进行的评估为了尽量缩小评估的离散性,以如下2点作为评估基准。

    a) 将视觉分辨率评估图案的楔形线数发生变化(如由5条变为-4条)的空间频率作为分辨率。单位以每高度的条数来表示。

    b) 观察时请务必从低频侧开始跟踪,显示屏观察时的放大(变焦)倍率可设定为任意值。

    不同年代的解像力测试图

    MTF方式可以判断相机和镜头的解像力,为什么还要发展不同的解像力测试方法呢?这个问题非常好,MTF理论 经过千锤百炼,验证无误!但关键却出在拍摄的样版图上!由于单纯以线条所组成的MTF测试图,本质上就受制于输出设备的极限,当高达千万画素的DSLR 推出时,例如:Nikon D2X 或 Canon EOS 1Ds MKII等,其拍摄解像力就已经超越传统底片的表现(过去定义传统135mm底片约为千画画素)。换言之,当设备的进步开始超越 USAF1951 和 ISO12233的极限时,该测试其实就已经不存在相对上的意义。

    SFR美系测量的新标准

    新名词 SFR!Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版,并且需换算大量的数据。因此,PIMA开发了这款 较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线(如下左图所示)即可换算出约略相等于MFT的值的解像力评鉴图。


     我司在菲林领域的主要生产经营范围:PCB/FPC/LCD/TP光绘菲林,手机镜片菲林,导光板菲林,蚀刻菲林,印刷包装菲林输出,测量菲林,图卡菲林
