ITE 11阶灰度卡(Gamma = 0.45)
品牌：Sine Image
型号：YE083
尺寸：可定制
材料：高清相纸/菲林
比例：4:3
类型：反射式/透射式可选
ITE 11阶灰度卡简介

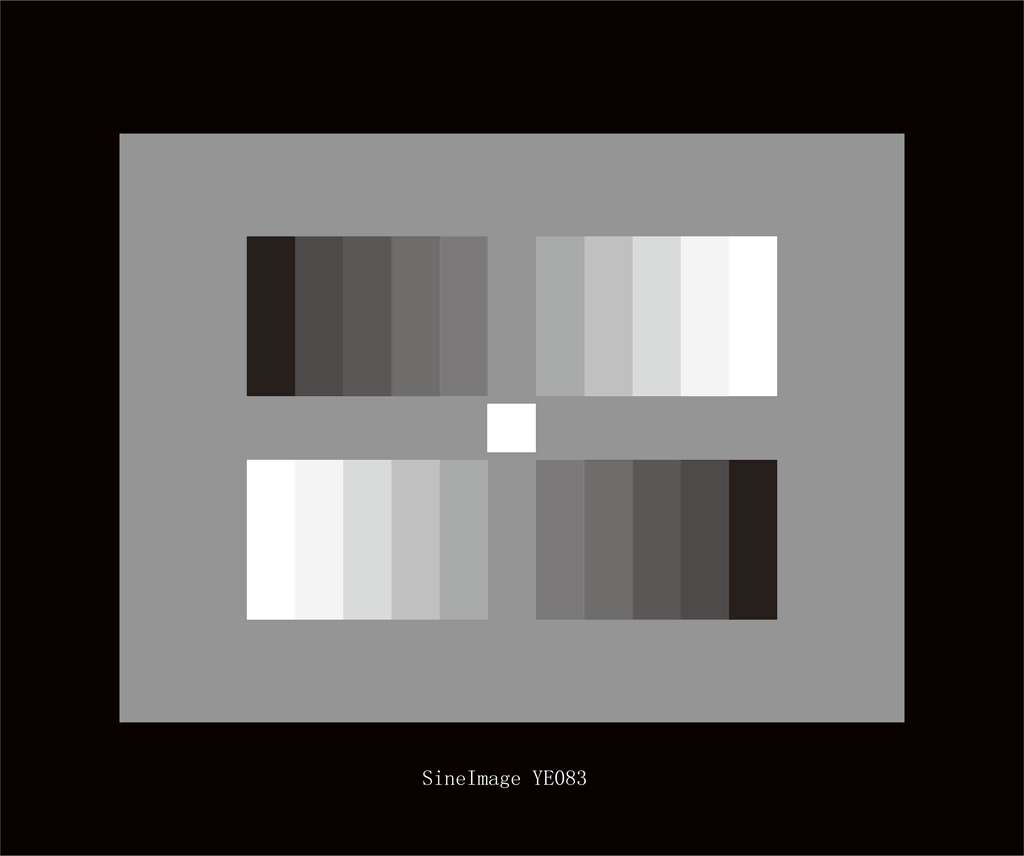

ITE 11阶灰度卡YE083用于电子摄像机的色调再现性评估，两个11度灰阶条按相反的方向排列在灰色背景(D=0.62)中，
灰阶条以对数(伽马=0.45)标刻度。一个最佳的伽马校正的摄像机的输出信号产生两个相反的11度线性步进信号。灰阶的对比范围是40:1。
ITE 11阶灰度卡参数表
反射率（透明比）和灰度的密度请参阅以下表。
|
步数 |
1(白) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
背景 |
|
反射率(%) |
83.0 |
68.7 |
56.0 |
44.6 |
34.6 |
26.0 |
18.8 |
12.8 |
8.0 |
4.5 |
2.0 |
26.0 |
|
密度 |
0.08 |
0.16 |
0.25 |
0.35 |
0.46 |
0.59 |
0.73 |
0.89 |
1.10 |
1.35 |
1.70 |
0.59 |
有效面积和不透明测试卡的外部形状的尺寸在下面表中。
|
|
有效面积 |
外形尺寸 |
|
不透明的类型 |
512×288 |
570×350 |
|
透明类型 |
272×153 |
310×200 |
我司在菲林领域的主要生产经营范围：PCB/FPC/LCD/TP光绘菲林，手机镜片菲林，导光板菲林，蚀刻菲林，印刷包装菲林输出，测量菲林，图卡菲林
