卧式摄像头测试标准光源VC(2)

  • 卧式摄像头测试标准光源VC(2)

  • 作者:admin   浏览次数:   发表时间:2017-03-16
  • 用途:VideoChecker给摄像头测试提供一个特殊的照明光源,满足具有光照均匀度高、测试距离可调、光源色温可切换和照度连续可调节等要求。

    摄像头测试标准光源说明

    灯箱内提供D65光源,另配置F灯和TL84两种光源作为备用光源。

    采用微电脑控制每组光源间快速切换。

    超强计时功能,分开记录每组光源的使用时间。

    所有配件均为专业进口,国际品质认证。

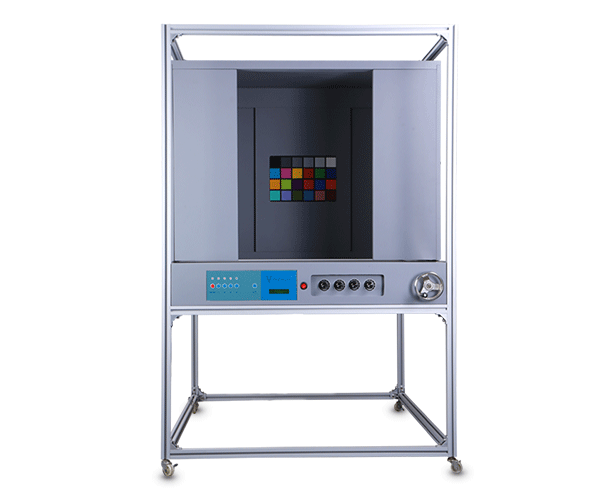

    卧式摄像头测试用标准光源VC(2)

    操作说明

    1、将电源线一头插入灯箱工作台底部的插口,另一头接通市电源,(注意市电电源必须与灯箱标示电源相符)此时计时器会显示一个流水时间,提示电源已接通。

    2、按下ON/OFF键,计时显示为该灯箱已使用的总时间。没启动一个按键所表示的时间不同,也是每根灯管显示的 时间。

    3、可调控制开关装在灯箱的右边,按从外往内顺序排列,1、2、3组,F光源未设置可调开关,可调控制开关在产品出厂前已按国际光源标准参数设置好,如果客户需要可调节。

    4、焦距调整,本产品在出厂前设定的高度为70cm,具体方法用配置的手摇柄插进灯箱右后角的升降控制器里面,按正方向摇动即升高,相应按反方向即为降低,当升降到所需要的高度后,再把灯箱立柱上的四个角码固定在同一高度来固定吊箱即可。



    5、检测完毕按一下ON/OFF键关机。

    VC(2)

    灯箱性能

    1、国际照明学会(CIE)所认可的七色人工日光,其色温为6500K。

    2、光源的照度范围为750至3200勒克斯(Luxes)。

    3、光源的背景颜色为吸光型中灰色(Neutral Grey),使用灯箱时应尽量避免外界光线照射在箱体顶部安装色板的位置。

    4、四组灯光可组合开关(其中一组为备用光源),有必要使用该光源时须先取下第一组和第二组灯管,装上F灯即可。



    5、照度从1%-100%可调,均匀度高于80%以上,测试距离可根据实际任意调整。

    光源说明

    D65 国际标准人工日光(Artificial Daylight) 色温:6500K 功率:18W

    TL84 欧洲、日本、中国商店光源             色温:4000K 功率:18W

    A 美国橱窗射灯、比色参考光源              色温:2856K 功率:75W

    我们的优势
    • 交货快——定制测试卡1-3天可以出货
    • 工艺精——激光高清扫描工艺
    • 材料好——透射材料用进口菲林,玻璃用光学无杂质匀光玻璃,反射材料用进口照相纸、耐水、耐磨,20年不褪色
    • 品控严——线条均匀性用精密光学仪器检测,OD和彩色用爱色丽密度仪和色差仪检测
