镜头分辨率测试卡简介

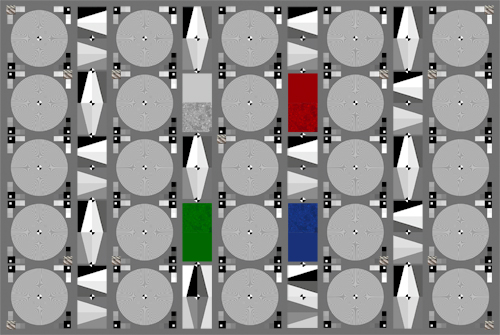

　　测量镜头测试卡TE268设计与分辨率的锐度，然而测试卡可以对九种不同的图像高度进行分析，在四个不同比度的边缘调制的25个西门子星，在测试卡图像尺寸为810×1080mm或是尺寸为810×1215mm它适用于从2MP到180MP的系统。

　　镜头分辨率测试卡中的五个不同结构允许数字和视觉分析：

　　· 所谓正弦是由25个正弦西门子星围绕星形中心的圆周上行走的灰色值。

　　· 以进行OECF测量，每颗星被16个灰色斑点包围可用于线性化图像数据。

　　· 16颗倾斜边缘，对比度为100%，80%，60%，40%位于每个20%星星之间。

　　· 中心放置有四个枯叶绿色、红色、蓝色和灰色。

　　测试卡视觉可以在四个角落中心附近。

　　图表结构遵循最新ISO标准ISO12233（2014）的建议。

　　根据ISO12233，十六个倾斜边缘可用于确定调制和限制频率。锐化的分析也可以用这些结构进行。

　　枯叶图完成分辨率测量。它们是具有随机直径和灰度级的圆形结构。构造结构以对不同颜色进行分辨率测量。

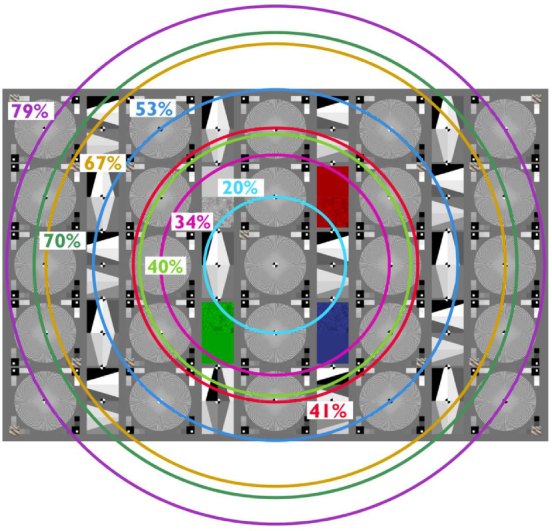

　　在TE268测试卡上，西门子星形的数量从九个增加到二十五个，以获得关于图像区域的更详细的信息。可以在这些图像高度（以％）确定分辨率：0.00-0.20-0.34-0.41 - 0.53 - 0.67 - 0.70 - 0.79。因此，存在关于在不同图像高度的系统的对比度行为的信息的明确增加的量。

镜头测试卡TE268是最大的分辨率测试卡取决于图表型号尺寸的大小，而最小的分辨率尺寸是标记的直径的中心，测试卡西门子和灰色型号尺寸的大小不同。
