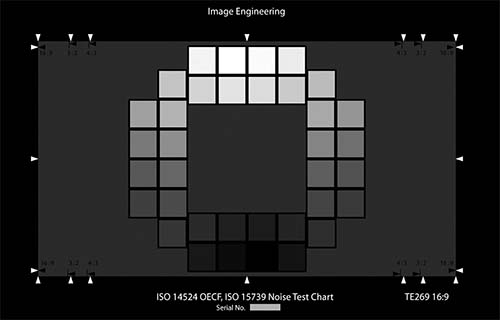

      OECF 36阶测试卡

      品牌:ESSER爱莎/Sine Image
      型号:TE269
      尺寸:280 x 157.5mm
      材料:菲林
      比例:16:9
      类型:反射式/透射式可选

    OECF 36阶测试卡简介

    对于高动态范围摄像机,OECF测试卡根据ISO 14524计算的结果并不令人信服。根据立方根公式计算密度,导致高密度灰阶块中的跨度较大。 Image Engineering针对这个问题的解决方案是TE269,这是一个36阶的OECF测试卡,基本上遵循ISO 14524,但是增加了额外的灰阶,特别是在更高的密度水平。

    我们的OECF测试卡具有稳定的生产工艺和强中性的优势。此外,可实现高达1.000.000:1 / 120dB的非常高的动态范围。


    TE269透射式测试卡可以使用基于iQ-LED的照明设备LE7进行照明。

    该分析在Image Engineering iQ-Analyzer软件中实现。例如,它提供以下结果:OECF,动态范围,SNR,噪声,时间噪声,视觉噪声

    OECF 36阶测试卡技术信息

    透射式测试卡的尺寸为D280

    测试图案的宽高比为16:9,具有4:3和3:2格式的标记

    36个灰阶密度从0.03到6(对比度1.000.000:1 / 120dB和更高)

    标准版本的TE269使用屏蔽来形成灰度级

    可用的三个版本是:

    TE269A灰阶根据ISO 14524。对比度1.000.000:1

    TE269B更好的黑斑的分化。这些灰阶基于TE264(20补丁图)的支持点,其间具有灰阶的扩展。对比度1.000.000:1

    TE269C根据即将到来的标准IEC 62676-5:用于安全应用的视频监控系统 - 第5部分:相机设备的数据规格和图像质量性能,该测试卡适用于定制的要求。 对比度5.000.000:1

    OECF36阶测试卡灰阶分布图

    灰阶号

    TE269A TE269B TE269C
    参考密度  参考密度 参考密度
    1 0,03 0,03 0,03
    2 0,07 0,06 0,13
    3 0,11 0,10 0,23
    4 0,15 0,14 0,33
    5 0,19 0,17 0,53
    6 0,23 0,25 0,73
    7 0,27 0,33 0,93
    8 0,32 0,42 1,13
    9 0,36 0,52 1,33
    10 0,41 0,62 1,53
    11 0,46 0,73 1,73
    12 0,52 0,85 1,93
    13 0,57 0,99 2,13
    14 0,63 1,14 2,33
    15 0,69 1,31 2,53
    16 0,75 1,50 2,73
    17 0,82 1,68 2,93
    18 0,88 1,83 3,13
    19 0,96 2,01 3,33
    20 1,03 2,19 3,53
    21 1,12 2,37 3,73
    22 1,20 2,53 3,93
    23 1,30 2,70 4,13
    24 1,40 2,86 4,33
    25 1,51 3,06 4,53
    26 1,63 3,26 4,73
    27 1,76 3,45 4,93
    28 1,91 2,68 5,13
    29 2,08 3,95 5,33
    30 2,27 4,25 5,53
    31 2,49 4,54 5,73
    32 2,76 4,84 5,93
    33 3,10 5,14 6,13
    34 3,56 5,44 6,33
    35 4,28 5,73 6,53
    36 6,03 6,03 6,73
    BG 2,05 2,03 4,00

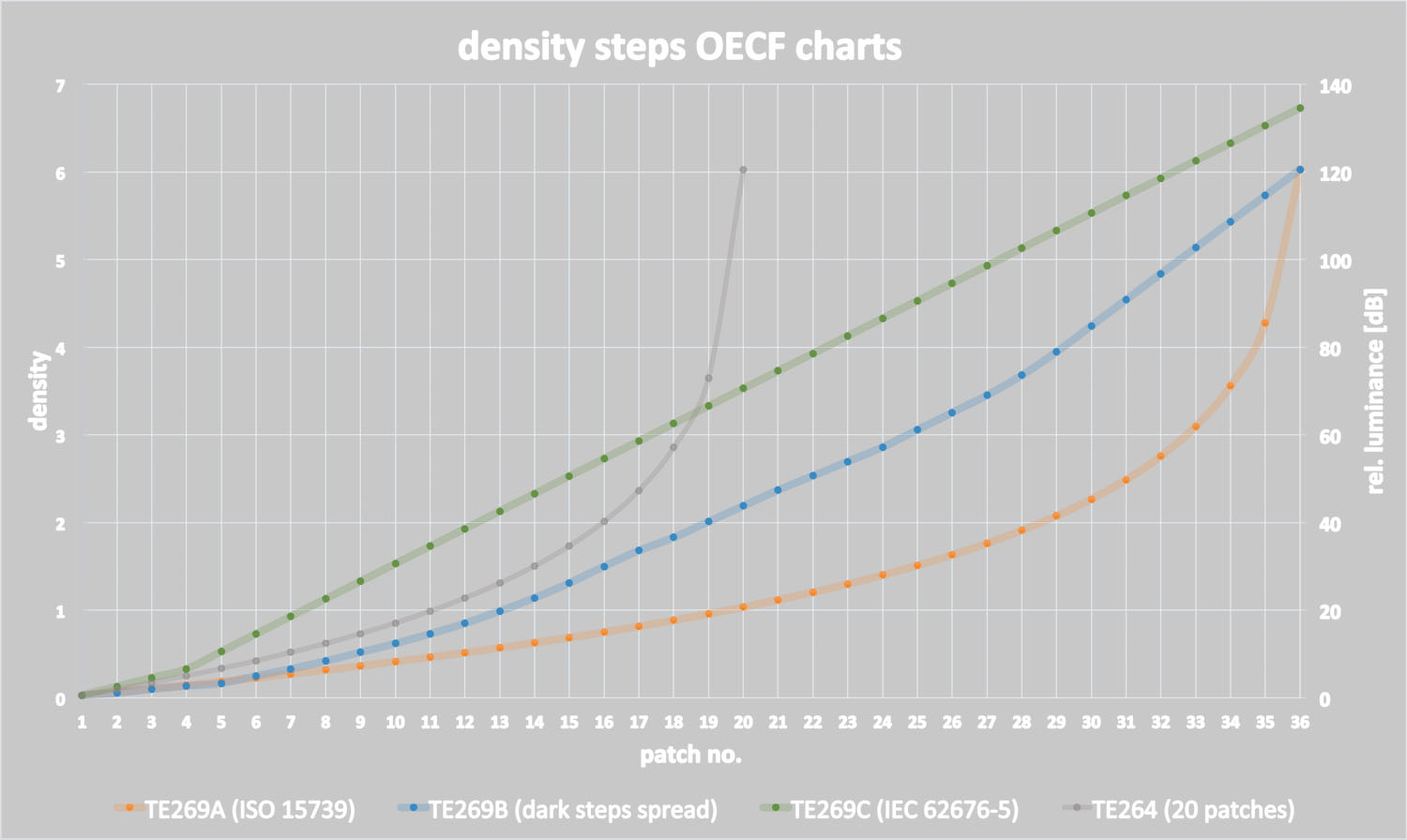

    TE269分布曲线
