  •   Imatest36阶动态范围测试卡目前有两种。一种最大密度3.5-3.7左右,动态范围70dB-75dB左右。另一种最大密度6.0左右,动态范围120dB左右。其它更大的动态范围测试卡需要订制,正在开发中。有关36阶动态范围测试卡详细请“点击”

      由于每批次的测试卡,每阶的密度会有微小的波动,所以每张动态范围测试卡都有一个序列号,对应这个批次灰阶参考数据文件。如果找不到序列号的情况下,可以在Imatest软件中选择默认的参考数据(Default Values)。

      StepChart 模块中分析 36阶动态范围测试卡

      1.测试卡的拍摄要求:拍摄需要在暗室中进行,不能有漏光或杂光进入。使用云台安装并调整拍摄设备,使测试卡与相机平行,尽量充满取景器。

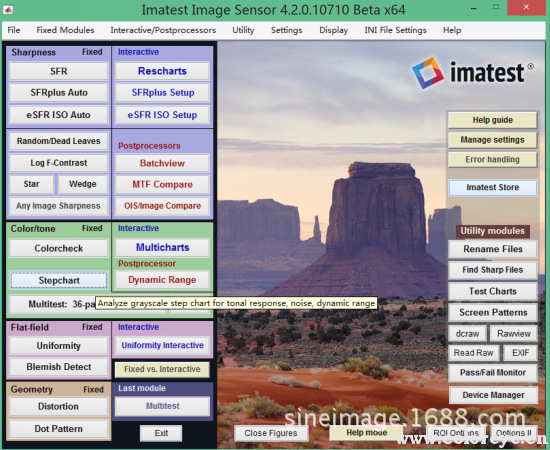

      2.打开 Stepchart 模块,选择拍摄好的图像

    36阶宽动态范围测试卡2

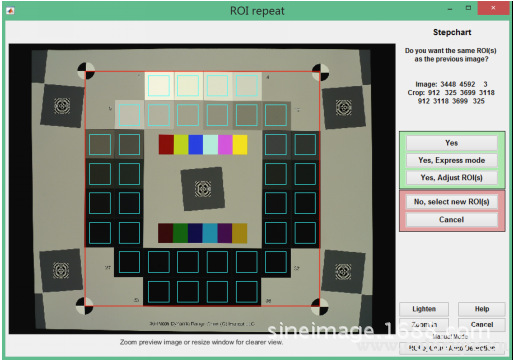

      3.在选区窗口中正确四个定位标志的位置。如果由于图像畸变或拍摄偏斜的原因可以通过微调的方式准确定位,目的是使用每个灰阶的选择区都落在灰阶块的内部。

    36阶宽动态范围测试卡3

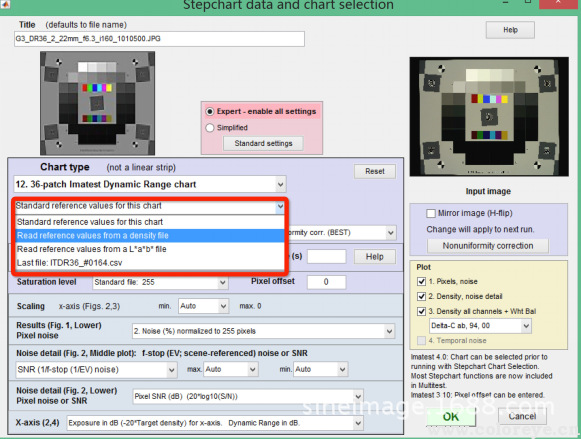

      4.在参数设置对话框中,红色区域处优先选择每一批(根据序列号)的实测密度数据。如果找不到实际的参考数据可以使用默认的参考数据。其它参数根据需求进行选择。以下是一个推荐的设置。36阶宽动态范围测试

    36阶宽动态范围测试卡4

      5.在各分析结果弹出后,最后会弹出保存对话框。根据需求选择保存的分析结果图,数据格式。 以及保存路径,文件名称等等。

    36阶宽动态范围测试卡5

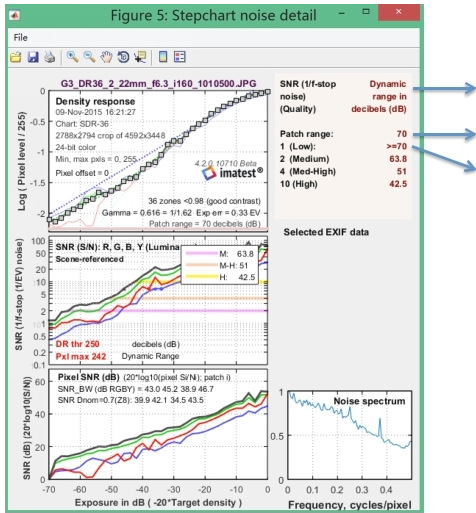

      6.最常用的分析结果是下图:

    36阶宽动态范围测试卡6

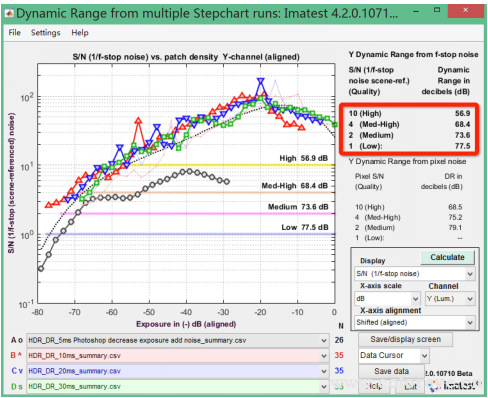

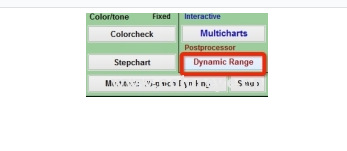

      7.信噪比等于 1 时的动态范围常常被定义为此相机在当前拍摄条件下的动态范围。如果当相机的动态范围数据大于软件从图像中分析到的动态范围时,一般有以下几种情况:

    36阶宽动态范围测试卡7
    36阶宽动态范围测试卡8

      曝光不正确,曝光过亮或曝光过暗。通常正常曝光是以测试卡中灰背景为参考的。这种情况需要重新拍摄。

      由于相机的动态范围大于测试卡的动态范围。这种情况的解决方法有

      a. 更换更大动态范围的测试卡。

      b. 分 3-4 次加减档曝光,得到更宽曝光范围内的图像,Imatest使用Dynamic 模块分析多个 CSV 文件,以得到相机的动态范围。由于降噪算法等原因,使拍摄图像中没有出现达到信噪比等于1的灰阶。

      这种情况的解决方法是

      a. 更换更大动态范围的测试卡。

      b. 减档曝光并分析,直到出现信噪比为1的灰阶。

      c. 如果采取 ISO15739--2013 标准分析动态范围。不需要出现信噪比为1的灰阶,只需要通过分析相对密度为2.0反射灰阶处的信噪比来推演信噪比为1时的动态范围。Imatest支持这种标准。可以在MuiltiTest模块中选择。
