如何结构分辨率测试卡

  • 如何结构分辨率测试卡

  • 作者:admin   浏览次数:477   发表时间:2017-03-21
  • 吸收体材料

    分辨率测试卡的射线吸收体材料用铅箔或者与铅当量相当的金属箔。

    铅质栅条与线对

    在一定宽度内,均匀地排列着若干条宽度相等、长度为20mm、厚度为0.05~0.1mm的铅箔栅条,栅条的间距等于栅条的宽度。一条栅条和与它相邻的一个间距构成一个线对,线对用LP表示。铅箔栅条采用激光技术(或其它技术)刻制而成。

    分辨率测试卡的构成

    分辨率—线对原理图

    在一定宽度内,均匀地排列着若干组线对组,相邻两组的距离为3mm;若干组线对数按一定则(等比数列或等差数列)顺序排列,各组线对的栅条紧夹在两块厚度为1mm的有机玻璃板之间,如下图所示。线对组成及图形分布结构按标准的规定。

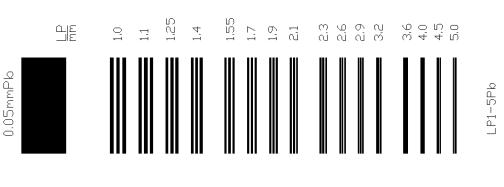

    平行式分辨率测试卡的结构1
    平行式分辨率测试卡的结构

    分辨率测试卡的测试原理

    将分辨率测试卡紧贴在工件上(或胶片暗袋或)离射线源较近一侧的表面上,按照一定的工艺条件进行透照,经暗室处理后在底片上能够观察到几组黑白相间的栅条影象,其中观察到栅条刚好分离的一组线对,则该组线对所对应的线对数即为底片(或照相系统)的分辩率。

    将分辨率测试卡紧贴在工件上离射线源较近一侧的表面上(或图象增强器输入屏表面中心区域),按照一定的工艺条件进行透照,在显示器上能够观察到几组黑白相间的栅条影象,其中观察到栅条刚好分离的一组线对,则该组线对所对应的线对数即为图像(或成像系统)的分辩率。

    我们的优势
    • 交货快——定制测试卡1-3天可以出货
    • 工艺精——激光高清扫描工艺
    • 材料好——透射材料用进口菲林,玻璃用光学无杂质匀光玻璃,反射材料用进口照相纸、耐水、耐磨,20年不褪色
    • 品控严——线条均匀性用精密光学仪器检测,OD和彩色用爱色丽密度仪和色差仪检测
