  •   分辨率测试卡这个名词对于大家也不陌生,他是主要是用来检测相机分辨率的,也是我们通常看见的手机,最关心的就是相机拍出来的照片清晰与不清晰。随着摄影技术和质量的不断提高,相机镜头检测已经成为所有相机的生产不可缺少的步骤,我们大部分也是不知道镜头检测什么?就是这个值才能决定这个镜头检测的参数,那么就跟着小编简单的了解下吧

      1、分辨率测试卡测试方法:

      使用EIAJ char(测试卡)和3200°光箱,调节镜头与CHART之距离,使其充满画面,观察换面CHART之四条线,目视皆可清楚辨别时,即为分辨率。

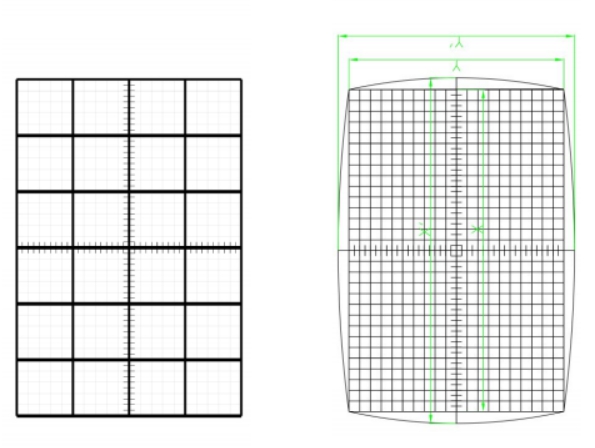

      2、畸变测试卡:10cm一大格,1cm定出一小格一看的清楚为原则,线条须以粗细区分,测试卡纸张大小以3m处,镜头可以看到的范围来制作,如右图:

      畸变值计算方法:

      计算公式:

      (X-X'/Y)*100%=X方向畸变

      (Y-Y'/Y)*100%=Y方向畸变

      X:为原图X反向的长

      X':为LENS 畸变后X之长度

      Y:为原图Y方向的长

      Y':为LENS 畸变后Y之长度

      畸变测试卡与距离无关,因为测试点会随着测试距离越近,测试卡范围会随之变小,所以不受影响,通常测距定在3m处为最佳,也可以依剧测试环境调整测试距离及测试大小。

    技术分享:只需七步即可搞定镜头检测分辨率白平衡对比度畸变等相关指标

      3、视角计算角度



      一般厂家在LENS规格书上所标示的FOV通常仅做参考,实际上FOV须LENS与SENSOR搭配所算出的之才是真正的FOV。

      θ=2tan^(-1)(D/(2f))

      注:

      D:为SENSOR之对角线,一般镜头厂家会给出,如果没有可以自己计算D=√(H² V²).

      f:为lens之有效焦长,通常在图上会写出,有时厂家会标EFL,同样意思。

      θ:既是FOV。

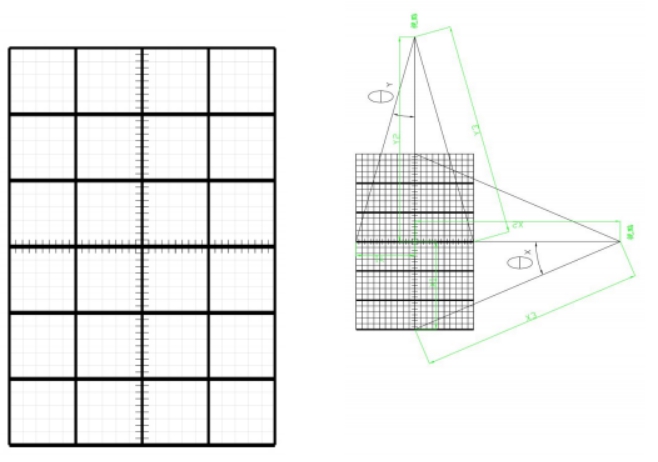

      测试卡

      10cm一大格,1cm定出一小格以看清楚为原则,线条须以粗细区分,测试卡纸大小以1m处。

      测试方法

      使镜头距离参照物一定距离,分别测出水平及垂直之可视范围及视角,计算出对角线之可视距离,从而求得对角线之可视角。

      Hθ=2*θx

      Vθ=2*θy

      Dθ=arctg(2*√(X1² Y1²)/X2)

      根据三角函数定理:

      tgθx=X1/X2

      tgθy=Y1/Y2

      θx,θy可根据上图数据得之,既可算Hθ、Vθ、Dθ。

      5、色彩还原

      测试方法:

      a.定性测试:摄取标准色彩还原测试卡,保持于计算机中,比对计算机中颜色与标准色只差异。

      b.定量测试:摄取标准色彩还原成测试卡画面,保存于计算机中打开图像处理程序,从中读取红色,绿色,蓝色之R、G、B值。比对标准色对应R、G、B值。

      某相机镜头RGB参数:


    绿

    >160

    <100

    <40

    <60

    >140

    <60

    <20

    <60

    >120

    0~30%

    50~70%

    90~100%

    70~90%

    0~30%

    75~90%

    90~100%

    80~100%

    0~20%

    0~30%

    0~20%

    0~20%

      6、暗角测试工具 :

      电脑 相机模组

      测试距离 400mm

      测试步骤

      a.将LENS装入相机,测试治具设定为测试状态

      b.镜头对准白色屏面,是整个画面且最清晰。

      c.比对画面中心㔿四角之亮度,四角不予许有暗角。

      7、漏光测试工具:

      电脑 相机模组 测试卡 荧光灯

      测试距离:400mm

      测试步骤:

      a.连接测试仪器各连接线,病设定测试状态

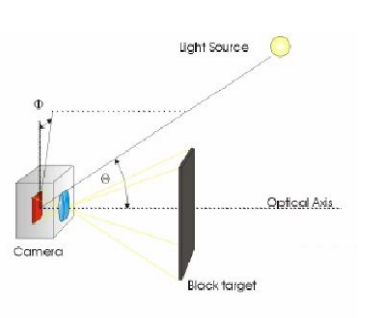

      b.灯源置于视角(FOV)外,镜头对准测试卡,如FIGI

      观察画面,画面不允许有亮圈、漏光、鬼影、如FIG2。




      随着上面的解释,想必大家对这个也有一定的了解了,而小编想说的就是每一张测试卡显示的效果都是不同的,分辨率测试卡都是拥有不同的清晰度与像素的=,拥有好的镜头拍出来的效果也是非常不错的,拍出来的照片也是美美的。
