怎样使用ISO分辨率测试卡

  • 怎样使用ISO分辨率测试卡

  • 作者：赛麦吉   浏览次数：429   发表时间：2017-03-20

  •

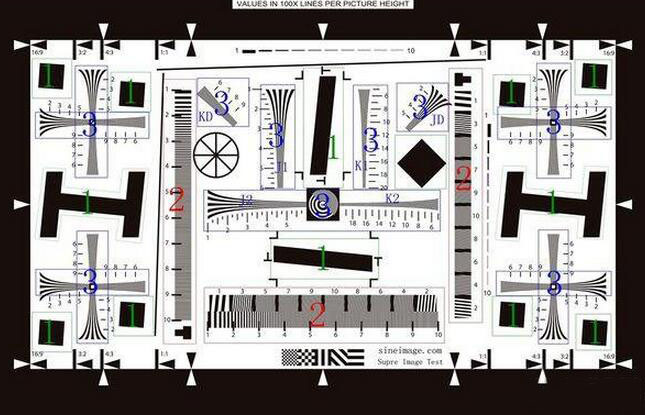

    ISO12233分辨率测试卡包含了3种分辨率测试方式：
    1. SFR测试 （图中绿色框1）
    2. MTF测试（频率线测试 图中红色框2）
    3. TVLine测试（楔形线测试 图中蓝色框3）
    各测试单元的测试内容

    主要使用其中的水平方向的J1、K1；垂直方向的J2、K2；倾斜45 度方向的JD、KD 样式，另外还有四角的十字区域。

    　　J1、K1：用于测量中心的水平可视分辨率，拥有100~2000LW/PH的测试范围；

    　　    J2、K2：用于测量中心的垂直可视分辨率，拥有100~2000LW/PH的测试范围；

    　　    JD、KD：用于测量斜45度的可视分辨率，拥有100~1000LW/PH的测试范围；

    四角十字型测试单元：用于测量四角的水平和垂直可视分辨率，拥有100~1000LW/PH的测试范围。

     我们的优势
    • 交货快——定制测试卡1-3天可以出货
    • 工艺精——激光高清扫描工艺
    • 材料好——透射材料用进口菲林，玻璃用光学无杂质匀光玻璃，反射材料用进口照相纸、耐水、耐磨，20年不褪色
    • 品控严——线条均匀性用精密光学仪器检测，OD和彩色用爱色丽密度仪和色差仪检测
