如何使用ISO测试卡

根据市场用于相机检测imates联合ISO制定的国际标准ISO12233:2014dge SFR测试卡取代了2000标准，因为之前使用高反差测试容易引起出界或严重误差，也缺少评定系统的调阶反应，并且只有少量功能适用于自动分析。由于美国图像eSFR根据不同的需求分为标准版、增加版与扩展板。

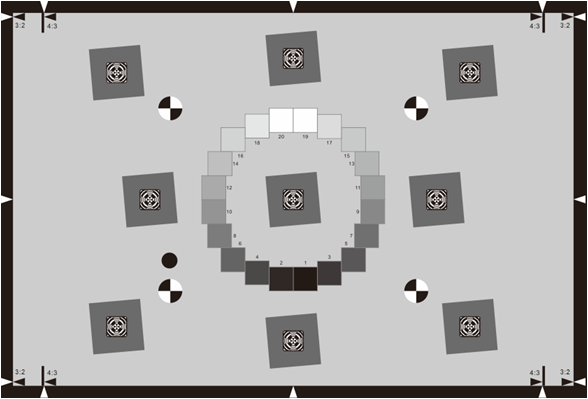

标准版eSFR分辨率测试卡

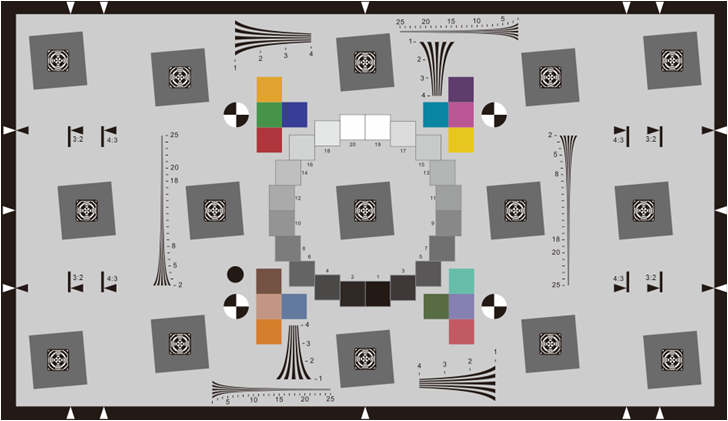

增强版eSFR分辨率测试卡

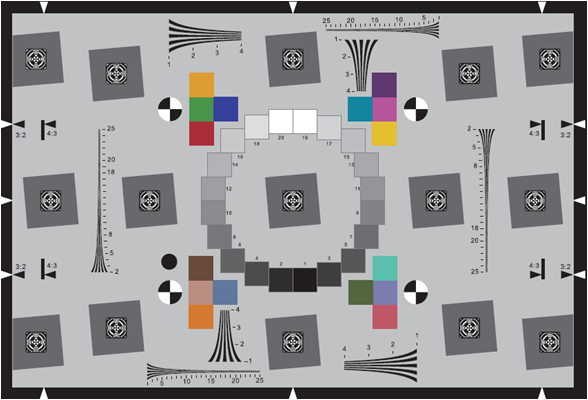

扩展版eSFR分辨率测试卡

按照SO12233:2014 eSFR分辨率测试卡图像质量因素包括锐度、横向色差、阶调反应、色彩反应及噪点可直接计算，下面我们来讲解下ISO12233:2014 eSFR分辨率测试卡使用说明及各部分的测试功能。

ISO12233:2014 eSFR分辨率测试卡反差比例为 4:1 应用 OECF 渐进组别，中有九个倾斜的矩形全部有对焦通常适用于手动或自动对焦，斜矩形的边可用于测试空间频率反应及横向色差。



 SineImage 额外提供两个eSFR测试图卡版本，符合标准之外使用多余空间优化及延伸测试图卡， 有额外六个倾斜的矩形测量成像区以外的锐度。

根据该ISO标准的另一部分，添加了四对双曲线楔形用来测试极限解像度及云纹。



ISO12233:2014 eSFR分辨率测试卡为增强版比例为 3:2与扩展板比例为16:9更好的支持视角宽广的影视系统。
